柴油發電機是應急電源還是備用電源？

本期文章是由和祥安全技術（江蘇）有限公司給您講解柴油發電機是應急電源還是備用電源

    一、相關規范

1、《供配電系統設計規范》GB 50052-2009

2、《建筑電氣與智能化通用規范》GB 55024-2022

二、應急電源和備用電源的區別

《供配電系統設計規范》術語

2.0.4 應急電源(安全設施電源) electric source for safety services

    用作應急供電系統組成部分的電源。

2.0.5 備用電源 stand-by electric source

    當正常電源斷電時，由于非安全原因用來維持電氣裝置或其某些部分所需的電源。

PS：應急電源涉及“安全”。而備用電源，為了備用，與“安全”不掛鉤。

《建筑電氣與智能化通用規范》術語

 備用電源：當主用電源斷電時，用來維持電氣裝置或電氣設備運行所需的電源。

應急電源：當正常電源斷電時，在約定時間內維持重要安全設施電氣裝置或電氣設備運行所需的的電源。

三、什么負荷需要應急電源

從《供配電系統設計規范》第3.0.3條可知，一級負荷中特別重要的負荷（特級負荷）需要應急電源。

3.0.3 一級負荷中特別重要的負荷供電，應符合下列要求：

    1 除應由雙重電源供電外，尚應增設應急電源，并嚴禁將其他負荷接入應急供電系統。

    2 設備的供電電源的切換時間，應滿足設備允許中斷供電的要求。

另《建筑電氣與智能化通用規范》的3.1.3條也有要求。

3.1.3 特級用電負荷應由3個電源供電，并應符合下列規定：

    1 3個電源應由滿足一級負荷要求的兩個電源和一個應急電源組成；

PS：《通用規范》的描述雖與《供配電系統設計規范》不同，但其意思是一樣的。

特級負荷需要應急電源。

四、什么負荷需要備用電源

從《供配電系統設計規范》第3.0.2條可知，一級負荷需要備用電源。

3.0.2 一級負荷應由雙重電源供電，當一電源發生故障時，另一電源不應同時受到損壞。

從《建筑電氣與智能化通用規范》的3.1.2條也有相同要求。

3.1.2 一級用電負荷應由兩個電源供電，并應符合下列規定：

    1 當一個電源發生故障時，另一個電源不應同時受到損壞；

    2 每個電源的容量應滿足全部一級、特級用電負荷的供電要求。

條文說明：3.1.2 本條所指的兩個電源包括從城市電網引接的雙重電源，也包括一個城市電網電源和一個自備電源，如：柴油發電機電源。...

五、如何理解其之間的聯系

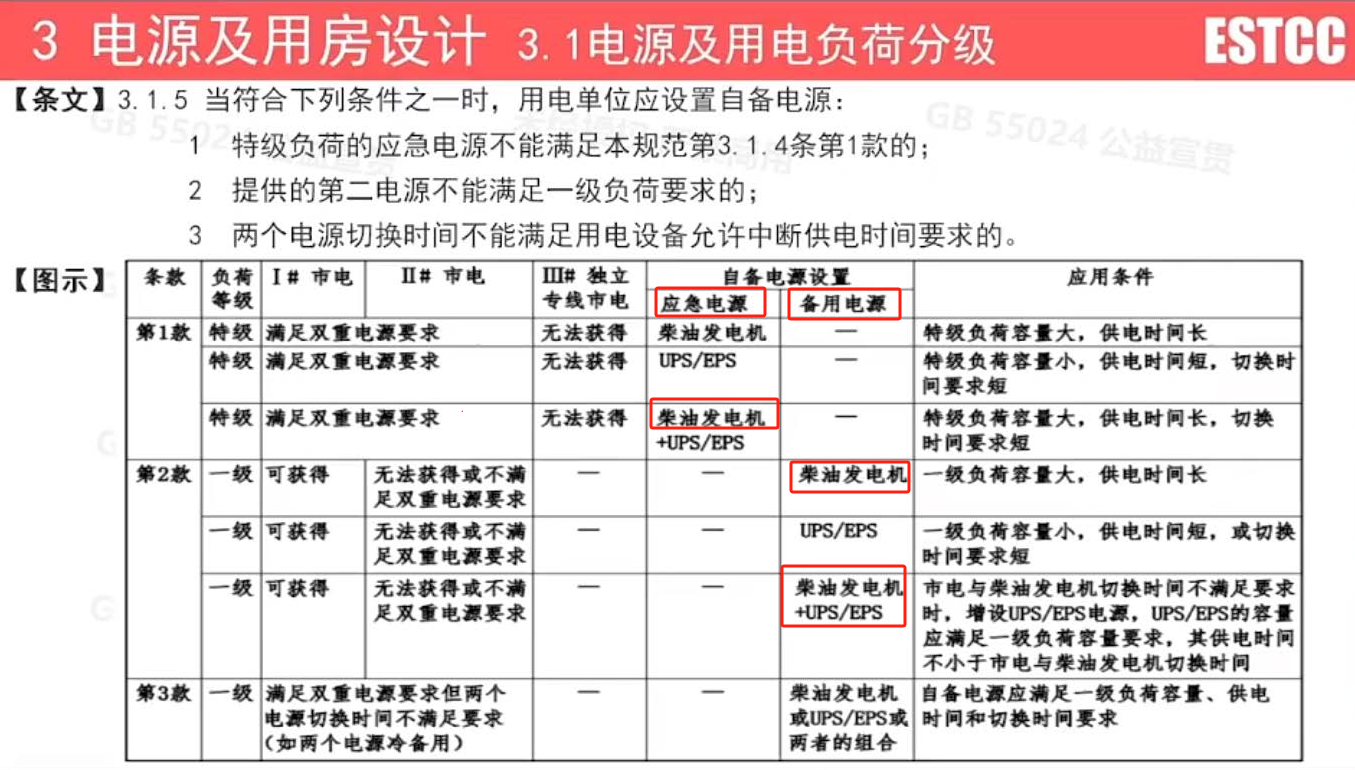

從《通用規范》的宣貫中可以比較容易理解此點。

六、用示例來理解

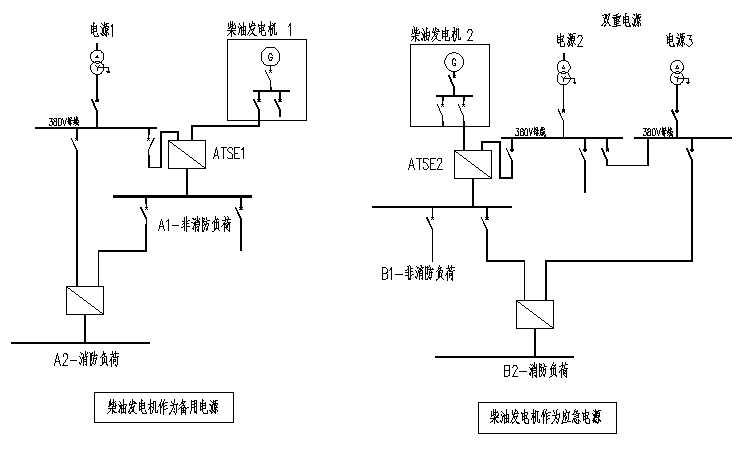

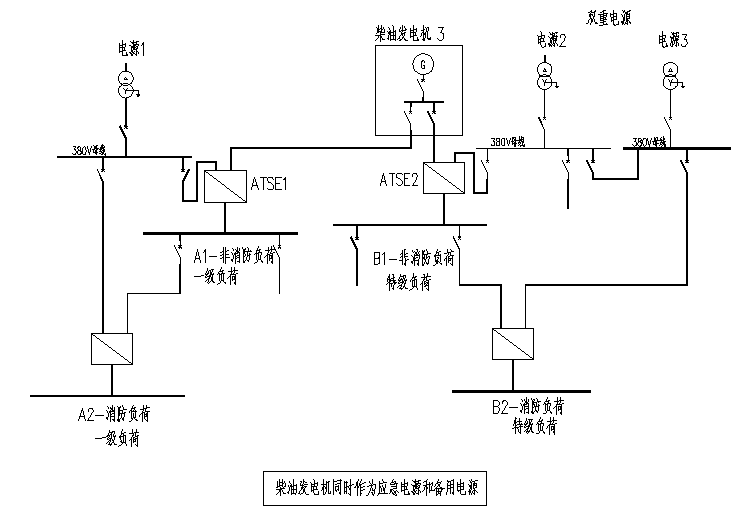

1、柴油發電機組，作為用電單位的自備電源（之一），其可能為應急電源，也有可能為備用電源，或可能同時作為應急電源和備用電源。

2、上面三張圖為示意圖，實際工程中的接線方式可能有更多種變化方式。但不影響以此圖，來理解規范中的一些條款。

《供配電系統設計規范》第3.0.9條：備用電源的負荷嚴禁接入應急供電系統。

可以理解為：A1段的負荷嚴禁接入B1段。

《通用規范》第3.1.7條：用于應急供電的發電機組應處于自啟動狀態。當城市電網電源中斷時，發電機組應能在規定的時間內啟動。

可以理解為：柴油發電機2和3必須要處于自啟動狀態，柴發發電機1沒有此要求。

《通用規范》第4.1.1條：應急電源與非應急電源之間，應采取防止并列運行的措施。

可以理解為：柴油發電機2和3，與市電之間，應采取防止并列運行的措施。

《通用規范》第4.1.3條：備用電源應滿足用電設備連續供電時間和供電容量的要求。

可以理解為：柴油發電機1作為備用電源，應滿足用電設備①連續供電時間和②供電容量的要求。

柴油發電機2和3，作為應急電源，除了滿足①連續供電時間和②供電容量的要求，還應符合③允許中斷供電的時間的要求。

對于允許中斷時間為15S以上的，可選用快速自啟動的發電機組。若允許中斷供電時間更短，可選帶自動投入裝置的饋線回路、EPS或UPS，見《供配電系統設計規范》3.0.5條。

《通用規范》第4.1.4條：備用電源和應急電源共用柴油發電機組時，應符合下列規定：1 備用電源和應急電源應有各自的供電母線段及回路；2 備用電源的用電負荷不應接入應急電源供電回路。。

可以理解為：A1和B1應有各自的供電母線段及回路。A1的負荷不應接入B1母線段。這條和《供配電系統設計規范》第3.0.9條類似，此處描述更清晰些。

七、小結

1、柴油發電機組可能為應急電源，也有可能為備用電源，或可能同時作為應急電源和備用電源。

2、作為備用電源時，只有供電持續時間和供電容量的要求；若作為應急電源，還需要符合允許中斷供電時間的要求。（若柴發的15S不能滿足，需采用其他電源）

3、《通用規范》的3.1節和4.1節，可以借助宣貫的圖示來學習。對于柴油發電機，可以借助后面的三張圖來理解。

        以下面三張示意圖來理解。假設電源2和3為雙重電源。
